¿Cómo funcionan los dispositivos de control de presión con sensores y sistemas de monitoreo?

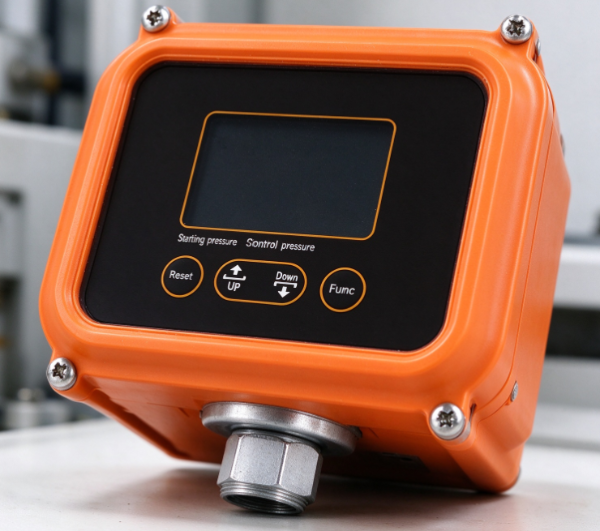

1. ¿Qué papel juega un dispositivo de control de presión en un sistema industrial?

Un dispositivo de control de presión gestiona la presión dentro de una parte definida de un sistema. Su propósito podría ser reducir la presión entrante, mantener una condición operativa adecuada, evitar que la presión supere un límite previsto o responder a los cambios en el proceso a medida que ocurren.

Diferentes dispositivos realizan funciones realmente diferentes. Un regulador de presión puede reducir una presión de entrada más alta a una presión de salida más baja. Un interruptor de presión responde una vez que la presión llega a un punto seleccionado cambiando el estado de un contacto eléctrico. Un dispositivo de alivio de presión abre una ruta para liberar el exceso de presión una vez que se cumplen las condiciones para su funcionamiento. Estos dispositivos no deberían considerarse intercambiables, ya que sus funciones y métodos de funcionamiento realmente difieren.

En muchas aplicaciones industriales, la presión cambia cuando el equipo arranca, se detiene o cambia su carga de trabajo. Una bomba puede producir diferentes condiciones de presión a medida que cambia la demanda. Un sistema neumático puede perder presión cuando varias herramientas funcionan a la vez. Un proceso fluido también puede responder a cambios en el flujo, la temperatura o la posición de la válvula.

Un dispositivo de control de presión adecuado ayuda a gestionar estas variaciones según los requisitos del sistema. Dicho esto, el dispositivo sólo puede desempeñar la función prevista cuando se selecciona, instala y mantiene correctamente en todo momento.

Los sensores y sistemas de monitoreo agregan más información sobre lo que sucede alrededor del dispositivo. Ayudan a los operadores a ver si la presión se mantiene dentro del rango operativo previsto y a señalar los cambios que podrían necesitar atención. En una configuración automatizada, las señales de los sensores también pueden alimentar un controlador que ajusta directamente el funcionamiento del equipo.

Esta combinación crea una relación más clara entre las condiciones de presión y la respuesta del sistema. El dispositivo de control gestiona la presión, mientras que los componentes de detección y monitoreo ayudan al sistema a detectar cambios y mostrar cómo se comporta realmente el equipo.

2. ¿Cómo detectan los sensores de presión los cambios de presión?

Un sensor de presión mide la presión de un gas o líquido y convierte esa medición en una señal que otro dispositivo puede interpretar. La señal puede ser eléctrica o adoptar alguna otra forma, según el diseño del sensor en cuestión.

El sensor suele instalarse en un lugar donde la información de presión resulta realmente útil. Un sistema de agua, por ejemplo, podría necesitar lecturas de presión cerca de la salida de una bomba, mientras que una línea neumática podría requerir monitoreo cerca de equipos que utilizan aire comprimido. La ubicación determina lo que representa la lectura, por lo que debe elegirse de acuerdo con el propósito real de la medición.

Cuando la presión cambia, el elemento sensor responde a ese cambio. El sensor produce entonces la salida correspondiente. Una pantalla, un controlador o un sistema de monitoreo conectado pueden usar esta información para mostrar las condiciones actuales o desencadenar una respuesta.

Los sensores de presión vienen en diferentes diseños porque no todas las aplicaciones industriales comparten los mismos requisitos. Algunos necesitan operar en entornos expuestos a humedad, vibraciones o cambios de temperatura. Otros necesitan trabajar con fluidos particulares o caber en espacios de instalación reducidos.

La compatibilidad es muy importante aquí. Un sensor debe adaptarse al medio que se mide, las condiciones de presión esperadas, el método de instalación y el entorno circundante. Un sensor que no se adapta a la aplicación puede arrojar lecturas poco fiables o desgastarse prematuramente.

La ubicación del sensor también es importante. Una lectura tomada cerca de una bomba puede diferir de una tomada más lejos a lo largo de una tubería, simplemente debido a los cambios en el flujo, la resistencia y la disposición del sistema a lo largo del camino. Eso no significa necesariamente que alguno de los sensores esté defectuoso: cada lectura simplemente refleja las condiciones en su propio punto de medición.

La inspección periódica ayuda a mantener la confianza en la información que se recopila. El cableado dañado, las conexiones sueltas, la contaminación o el desgaste del sensor pueden afectar la calidad de la señal. Si las lecturas comienzan a parecer inconsistentes con el comportamiento real del equipo, el sensor y su instalación merecen una revisión antes de que los operadores actúen según la información mostrada.

3. ¿Cómo utiliza un sistema de monitoreo la información del sensor de presión?

Un sistema de monitoreo recibe información de los sensores y la presenta en una forma que los operadores u otros equipos realmente puedan usar. Dependiendo del sistema, puede mostrar la presión actual, mostrar cambios a lo largo del tiempo, generar alarmas o almacenar registros operativos para su posterior revisión.

Una disposición simple podría utilizar una pantalla de presión local, lo que permitiría al operador verificar las condiciones cerca del equipo sin tener que desplazarse a una sala de control separada. Los sistemas más desarrollados pueden extraer información de varios sensores a la vez y mostrar las condiciones de presión en diferentes partes de una línea de producción o red de fluidos.

El principal valor que aporta el seguimiento es la visibilidad, simple y llanamente. Sin una medición adecuada, es posible que los operadores sólo noten un problema de presión una vez que el comportamiento del equipo ya haya cambiado. Un sistema de monitoreo hace que la variación de presión sea mucho más fácil de reconocer y puede dar una señal más temprana de que es necesaria una inspección.

Las alarmas llaman la atención sobre condiciones que requieren acción. Un sistema podría alertar al personal cuando la presión se salga de un rango operativo seleccionado, por ejemplo. La respuesta podría significar revisar una bomba, inspeccionar una válvula, revisar la demanda de flujo o buscar una posible fuga. Lo que es apropiado realmente depende del proceso y de la causa detrás del cambio.

Los registros de monitoreo también ayudan a los equipos de mantenimiento a comprender los problemas recurrentes. Si la presión sigue cayendo durante una operación en particular, el personal puede comparar las lecturas con la actividad del equipo e investigar las posibles causas. Las tendencias pueden revelar problemas que son realmente difíciles de detectar con una sola medición.

Sin embargo, vale la pena destacar que un sistema de monitoreo no soluciona automáticamente todos los problemas. Es posible que solo informe las condiciones, dejando a los operadores responsables de decidir qué hacer a continuación. Las respuestas automáticas necesitan equipos de control adecuados, programación correcta y un diseño del sistema que realmente respalde la acción prevista.

La pantalla también debe ser fácil de interpretar. Etiquetas claras, alarmas comprensibles e información útil ayudan a los operadores a responder sin dudar. Un montón de lecturas mal organizadas puede dificultar la identificación de la información que realmente importa.

4. ¿Cómo funcionan juntos los dispositivos de control de presión, los sensores y los controladores?

En un sistema de control de presión integrado, la detección, la toma de decisiones y el ajuste de la presión permanecen relacionados pero son funciones separadas. La disposición exacta varía según la configuración, pero el proceso general tiende a seguir un patrón similar en todo momento.

Un sensor mide la presión y envía una señal a un controlador o unidad de monitoreo. El controlador compara la condición medida con el objetivo operativo requerido o las reglas programadas. Si es necesario un cambio, envía un comando a un dispositivo de control adecuado. Luego, el dispositivo ajusta el proceso y el sensor mide la condición de presión resultante que sigue.

Este proceso puede repetirse continuamente mientras el sistema funciona. Permite que el equipo responda a la demanda cambiante en lugar de depender completamente del ajuste manual.

Imagínese un sistema de suministro de agua aquí. Cuando la demanda cambia, la presión en las tuberías puede aumentar o disminuir. Un sensor detecta el cambio y envía información al sistema de control. Dependiendo del diseño, el controlador puede ajustar una bomba o una válvula de control para acercar las condiciones al rango previsto. Luego, el sensor envía información actualizada sobre el resultado.

Un sistema neumático podría utilizar una disposición completamente diferente. Un sensor de presión puede monitorear una sección del suministro de aire, mientras que un controlador gestiona el funcionamiento del equipo de acuerdo con la condición medida. Un regulador también podría mantener una presión aguas abajo adecuada a través de su propio mecanismo operativo, independiente de cualquier circuito electrónico.

No todos los dispositivos de control de presión necesitan un controlador electrónico, cabe señalar. Un regulador mecánico puede responder directamente a los cambios de presión sin depender en absoluto de una señal de sensor independiente o de una plataforma de monitoreo digital. En otros sistemas, el control electrónico gana su lugar porque el proceso exige una acción coordinada entre varios componentes a la vez.

Esta distinción es importante a la hora de seleccionar el equipo. Un sensor de presión no regula la presión por sí solo y una pantalla de monitoreo tampoco controla necesariamente la maquinaria conectada. El sistema necesita un mecanismo adecuado para actuar realmente si se requiere un ajuste automático.

La integración correcta se reduce a la compatibilidad de la señal, la lógica de control, la respuesta del dispositivo y la calidad de la instalación. Cada componente debe desempeñar su función asignada y el conjunto completo debe probarse en condiciones operativas adecuadas antes de confiar en él.

5. ¿Cuál es la diferencia entre el control de presión directa y el control basado en sensores?

Los sistemas de presión pueden depender de control mecánico, control electrónico o alguna combinación de ambos. El enfoque correcto realmente se reduce a cuánta información necesita el proceso y cómo debe responder el equipo a los cambios de presión a medida que ocurren.

El control mecánico directo a menudo depende de fuerzas físicas integradas en el propio dispositivo. Un regulador, por ejemplo, podría utilizar presión que actúa contra un resorte u otro mecanismo interno para ajustar su apertura. A medida que cambia la presión, el mecanismo responde sin necesidad de ningún sensor ni controlador electrónico separados.

Esta disposición se adapta a aplicaciones que necesitan un ajuste de presión local con una estructura operativa relativamente simple. También puede reducir la necesidad de cableado de control externo y componentes electrónicos adicionales que abarrotan la configuración.

El control basado en sensores utiliza información medida para guiar una acción de control separada. Un sensor envía datos de presión a un controlador, que aplica reglas programadas y emite comandos al equipo conectado. Este enfoque admite operaciones más complejas: monitoreo remoto, control coordinado de bombas y gestión de la presión en varios puntos a la vez.

Estos enfoques también pueden funcionar en paralelo. Un regulador mecánico podría mantener la presión local mientras los sensores controlan las condiciones en otras partes del sistema. El equipo de monitorización puede proporcionar una visión general sin necesidad de intervenir en absoluto en la función directa del regulador.

Vale la pena evitar la suposición de que el control electrónico siempre es necesario, o que un dispositivo mecánico puede manejar todas las aplicaciones que se le presenten. Un sistema simple podría funcionar bien con una disposición de control sencilla, mientras que un proceso que enfrenta demandas cambiantes podría realmente necesitar mediciones y automatización adicionales.

La selección debe reflejar el proceso real, la respuesta requerida, las habilidades de mantenimiento disponibles y las consecuencias reales si los cambios de presión no se controlan.

6. ¿Qué problemas pueden ocurrir cuando los componentes de control y monitoreo de presión no funcionan juntos?

Un sistema de control de presión depende de algo más que la calidad de sus componentes individuales. Los sensores, controladores, válvulas, reguladores y pantallas de monitoreo deben adaptarse a la aplicación y funcionar juntos de la manera para la que fueron diseñados.

Un posible problema es una lectura inexacta del sensor. Si el sensor está dañado, instalado incorrectamente o simplemente no es adecuado para el entorno operativo, es posible que la información que llegue al controlador no represente en absoluto la condición de presión real. Un sistema automático podría entonces responder de manera inapropiada o los operadores podrían terminar tomando decisiones basadas en información engañosa.

Los problemas de señal crean otro desafío completamente diferente. Las conexiones flojas, los cables dañados, las interferencias eléctricas o los formatos de señal incompatibles pueden impedir que las lecturas lleguen correctamente al sistema de control. A veces, la pantalla muestra directamente una lectura faltante o inestable. Otras veces, la falla es menos obvia y necesita una inspección sistemática para localizarla.

Una configuración de control incorrecta también puede alterar el comportamiento del sistema. Si la condición objetivo o las reglas de respuesta no coinciden con los requisitos del proceso, el equipo puede terminar ajustando la presión de manera inadecuada. Por lo tanto, los cambios en la configuración de control deben realizarse a través de personal autorizado que realmente comprenda la aplicación.

Un dispositivo de control mecánico también puede desarrollar sus propios problemas. Las piezas internas desgastadas, la contaminación, los sellos dañados o el movimiento restringido pueden impedir que responda según lo previsto. El monitoreo electrónico puede ayudar a detectar un comportamiento inusual de presión, por supuesto, pero no elimina la necesidad de inspeccionar el dispositivo directamente.

La comunicación entre equipos también merece atención. En un sistema más grande, un controlador podría depender de señales de varios dispositivos a la vez. Si un componente se cae, es posible que el proceso general no se comporte como se esperaba. El diseño del sistema debe explicar cómo se detectan las fallas y qué respuesta se activa cuando se pierde información.

La resolución de problemas debe comenzar con los síntomas y los registros operativos relevantes. El personal puede comparar lecturas de presión, inspeccionar conexiones, revisar el mantenimiento reciente y confirmar si el dispositivo de control realmente está respondiendo correctamente. Las reparaciones y pruebas deben seguir las instrucciones del fabricante y los procedimientos de seguridad en el lugar de trabajo en todo momento.

Un enfoque estructurado ayuda a evitar el reemplazo innecesario de piezas y reduce el riesgo de empeorar un problema de presión debido a ajustes incorrectos realizados apresuradamente.

7. ¿Cómo se deben seleccionar los sensores de presión y los dispositivos de control para una aplicación?

La elección de los componentes adecuados comienza con una comprensión genuina del proceso en cuestión. El rango de presión requerido, el tipo de fluido o gas, el entorno operativo, la disposición de la conexión y el propósito del control influyen en la decisión.

El medio medido importa especialmente aquí. Es posible que los materiales adecuados para agua limpia no funcionen para todos los fluidos químicos o industriales que existen. Las superficies de contacto del sensor, los sellos y otros componentes deben seguir siendo compatibles con el medio para evitar daños o un funcionamiento poco confiable en el futuro.

Las condiciones de instalación también merecen una revisión. La vibración, la humedad, el polvo, los cambios de temperatura y el acceso limitado pueden afectar si un componente realmente se adapta al trabajo. Los equipos instalados en un entorno difícil pueden necesitar una protección adecuada y un plan de mantenimiento diseñado específicamente para esas condiciones.

La función de control prevista debe quedar clara desde el principio. Un sistema que solo necesita regulación de presión local podría utilizar una disposición diferente a uno que requiera lecturas remotas, alarmas o ajuste automático. Los compradores deben precisar si necesitan medición de presión, regulación de presión, cambio de presión, alivio de presión o alguna combinación de estos.

La compatibilidad entre componentes es otra pieza clave. La salida del sensor debe adaptarse al controlador o sistema de monitoreo conectado. El controlador debe comunicarse con el dispositivo de control previsto y el dispositivo debe ser capaz de realizar la acción requerida dentro de las condiciones operativas reales del sistema.

Los requisitos de mantenimiento tampoco deben pasarse por alto. Los componentes de difícil acceso pueden tardar más en inspeccionarse o reemplazarse. Documentación clara, piezas de repuesto disponibles y soporte de servicio adecuado ayudan a los equipos a planificar la atención de rutina sin tener que preocuparse más tarde.

Una especificación clara ayuda a evitar la selección de componentes basándose únicamente en la apariencia o en una descripción vaga del producto. Cuando las condiciones de presión tengan implicaciones para la seguridad, el personal calificado debe revisar el diseño del sistema y confirmar que los dispositivos seleccionados cumplan con los requisitos aplicables antes de que todo entre en funcionamiento.

8. ¿Cómo puede el mantenimiento mantener confiable un sistema de control de presión integrado?

El mantenimiento regular ayuda a garantizar que los componentes de control y monitoreo de la presión sigan brindando información útil y respondiendo como se supone que deben hacerlo. El plan de mantenimiento debe cubrir el sistema completo en lugar de centrarse en un solo dispositivo de forma aislada.

Las comprobaciones de sensores forman una parte importante de este trabajo. El personal debe estar atento a daños visibles, conexiones sueltas, contaminación y señales de que las lecturas puedan no ser confiables. Cuando sea necesario, los sensores deben probarse o calibrarse de acuerdo con las instrucciones del fabricante y las necesidades reales de la aplicación.

Los dispositivos de control también necesitan inspección. Los reguladores, válvulas, interruptores y otros componentes relacionados con la presión pueden sufrir desgaste o fugas con el tiempo. Un cambio en el comportamiento de la presión puede indicar que uno de estos componentes necesita atención, pero la causa debe confirmarse antes de que alguien realice ajustes o cambie piezas.

Se deben revisar las pantallas de monitoreo y las alarmas para confirmar que presentan la información con claridad y responden como deben hacerlo. Si el sistema almacena registros operativos, el personal de mantenimiento puede revisarlos para detectar cambios repetidos de presión o patrones inusuales. Estos registros pueden ayudar a detectar problemas en desarrollo y guiar inspecciones futuras antes de que se conviertan en problemas mayores.

Las conexiones entre componentes también merecen atención. El cableado, las rutas de señales, los enlaces de comunicación y las fuentes de alimentación determinan cómo se mueve la información a través del sistema. Cualquier inspección o reparación que toque equipos eléctricos deberá seguir los procedimientos de aislamiento y seguridad pertinentes sin excepción.

Los registros de mantenimiento brindan continuidad cuando diferentes técnicos u operadores trabajan en el mismo equipo a lo largo del tiempo. Pueden documentar claramente inspecciones, resultados de pruebas, reparaciones y problemas pendientes. Esto ayuda a evitar la repetición de soluciones de problemas y brinda al personal un manejo más claro del historial general del sistema.

El programa de mantenimiento debe reflejar la orientación del fabricante del equipo, el entorno operativo y cuán crítico es realmente el control de presión para el proceso. Los sistemas críticos pueden requerir disposiciones de inspección y prueba más formales que los equipos utilizados en aplicaciones menos exigentes.
