-Tipo de presión ajustable: la presión de arranque se puede ajustar durante la instalación. El rango ajustable es: 0.8-6.8bar.
-Color: el cliente puede seleccionar el color (si necesita un color especial, tiene la demanda de la cantidad del pedido).
-G1 "conexión roscada para una conexión rápida a la bomba.
Ventaja:
- nuevo diseño
- Modo 1:
- Modo 2: se puede establecer la presión de arranque y la presión de parada.
- Con función de chip único

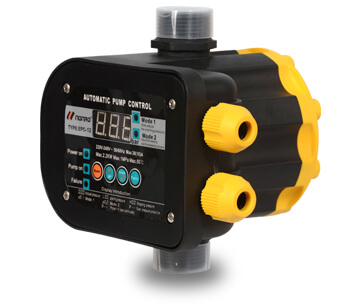

| Parámetros de producto EPC-12 | |||
|---|---|---|---|
| Voltaje nominal | 220-240V | 110-120V | 110-240V |
| Frecuencia | 50/60HZ | 50/60HZ | 50/60HZ |
| Frecuencia | 30A | 30A | 30A |
| Potencia máxima |
2.2KW |
1.1KW |
2.2KW |
| Potencia máxima |
0.8bar-6.8bar |
0.8bar-6.8bar |
0.8bar-6.8bar |
| Presión máxima de trabajo | 9.8bar | 9.8bar | 9.8bar |
| Rosca de junta | G1" | G1" | G1" |
| Grado de protección | IP65 | IP65 | IP65 |
| Temperatura máxima de trabajo | 60℃ | 60℃ | 60℃ |

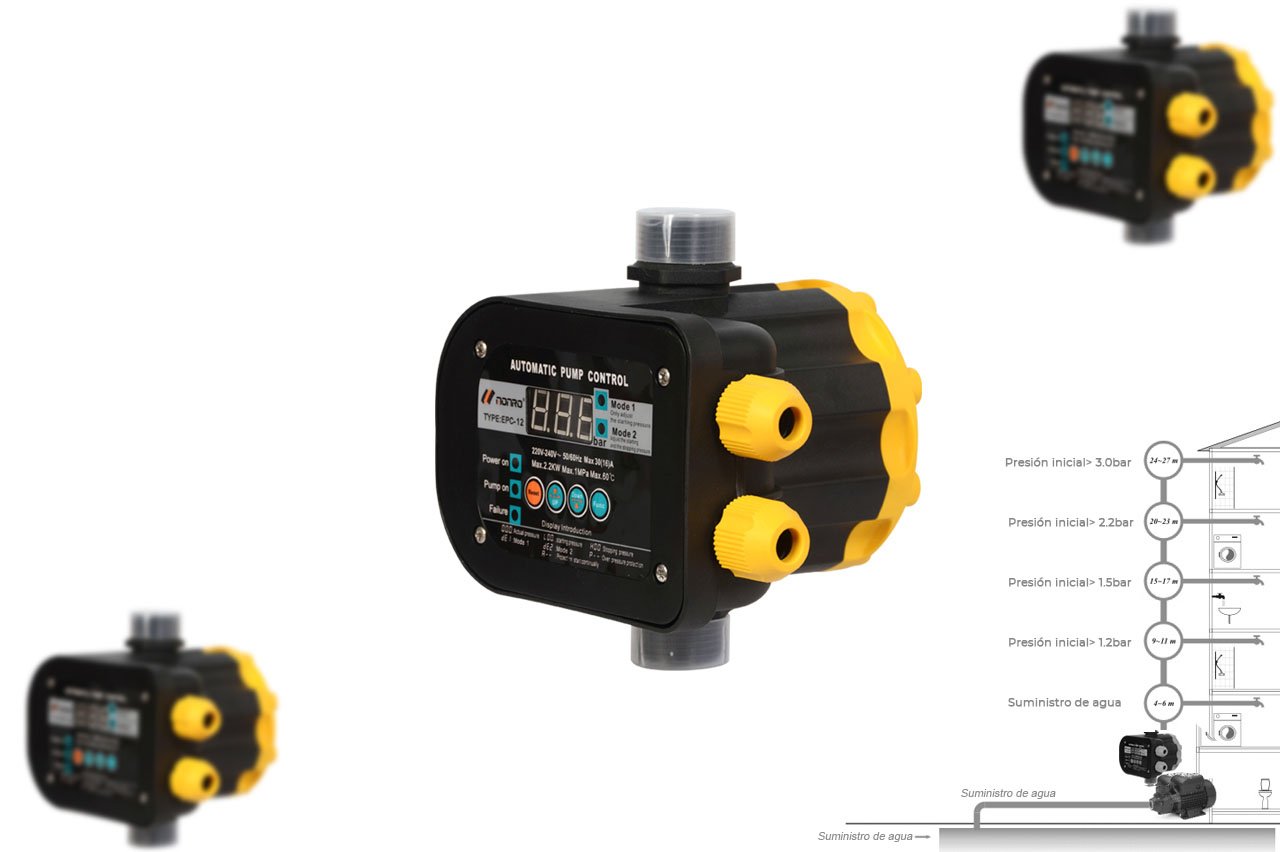

| Número | Presión inicial del controlador de presión | Cabeza de bomba (metro) |
La distancia entre la altura máxima del grifo y el controlador no puede superar |
|
|---|---|---|---|---|
|
El valor teórico mínimo de la cabeza de la bomba correspondiente |
Consejo sobre la cabeza mínima de la bomba correspondiente |
|||
| 1 | 1.2bar | ＞15m | ＞18m | ＜12m |
| 2 | 1.5bar | ＞18m | ＞21m | ＜15m |
| 3 | 2.2bar | ＞25m | ＞28m | ＜22m |

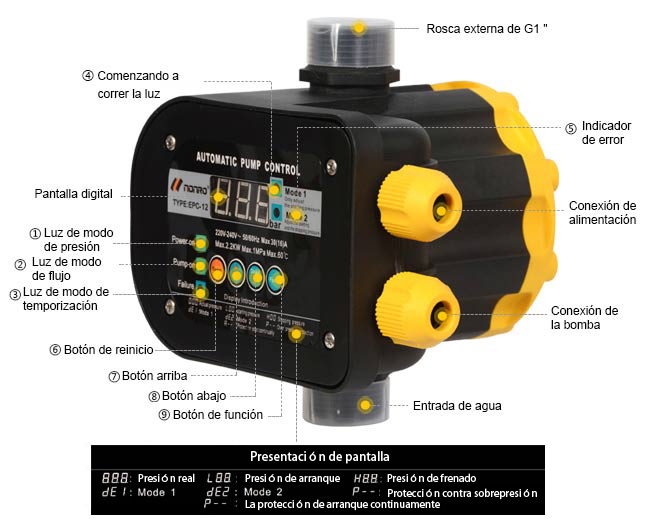

Configuración de presión:
1.En el modo de " pressure ", presione el botón "FUNC", la pantalla mostrará "dE1" y parpadeará, presione nuevamente el botón "FUNC", la pantalla mostrará "L □□" que indica la presión inicial, que puede ajustarse con los botones arriba y abajo. El rango es de 0.8-6.8 bar. Utiliza 1,5 bar de presión de arranque regularmente.
2. En el modo "flow", presione el botón "FUNC", la pantalla mostrará "dE1" y brillará. Puede ajustar el modo "dE2" presionando las teclas arriba y abajo, presione el botón "FUNC" para confirmar la operación del modo, o espere La pantalla brillará automáticamente después de 3 segundos.
3. En el modo "time", presione el botón "FUNC", la pantalla mostrará "dE1" y brillará. Puede ajustar el modo "dE3" presionando los botones arriba y abajo, y luego presione "FUNC" para mostrar "01H". Ajusta el tiempo por botones arriba y abajo. Presione el botón "FUNC" para confirmar que el modo se está ejecutando, o espere a que la pantalla brille durante 3 segundos y luego guárdelo automáticamente. La bomba se puede reiniciar presionando el botón "reset".
| Parámetros de producto EPC-12 | |||
|---|---|---|---|
|
Voltaje nominal |
220-240V |
110-120V |
110-240V |
|
Frecuencia |
50/60HZ |
50/60HZ |
50/60HZ |
|
Frecuencia |
30A |
30A |
30A |
|
Potencia máxima |
2.2KW |
1.1KW |
2.2KW |
|
Potencia máxima |
0.8bar-6.8bar |
0.8bar-6.8bar |
0.8bar-6.8bar |
|
Presión máxima de trabajo |
9.8bar |
9.8bar |
9.8bar |
|
Rosca de junta |
G1" |
G1" |
G1" |
|
Grado de protección |
IP65 |
IP65 |
IP65 |
|
Temperatura máxima de trabajo |
60℃ |
60℃ |
60℃ |
No se puede instalar
Válvula de retención

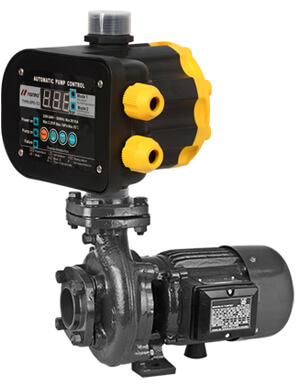

Este controlador se puede instalar directamente en la bomba y también entre el primer grifo del tubo y la bomba.
Nota: Este controlador solo se aplica a agua limpia.
El controlador se puede instalar directamente en frente de la primera salida de agua.
Si el controlador no esté montado directamente en la bomba, no instale un grifo entre la bomba y el controlador.
1,2 bar → 12 m máx
1,5 bar → 15 m máx
2,2 bar → 22 m máx
Diagrama de conexión de bomba monofásica 220V de la potencia máxima de 2.2KW.
El diagrama de cableado del controlador está conectado a una sola fase de 220V, a través del contactor, la potencia de la bomba es superior a 2.2KW, el tamaño de la bobina del contactor es AC220V, la capacidad del contactor no puede ser inferior a 4KW.
El diagrama de cableado del controlador está conectado a la 380V trifásica, a través del contactor, la potencia de la bomba es superior a 2.2KW, el tamaño de la bobina del contactor es AC220V, la capacidad del contactor no puede ser inferior a 4KW.
Embalaje normal:
Embalaje de marca(Cantidad requerida)
Serie EPC≥ 1200pc
Serie KRS≥ 3000pcs
Serie FPS≥ 2000pcs
Tamaño de paquete:
Caja interior: 160*170*175 MM
Caja exterior: 49.5*35.5*37 CM
Cantidad: 12 PCS/CTN
Peso neto/pese bruto: 11/13.5 KGS
Capacidad del contenedor 20GP: 5172 PCS
